Siłownik Belimo LM24A-SR — 5 Nm, 24V AC/DC, sterowanie 2–10V, bez sprężyny

Siłownik Belimo LM24A-SR — precyzyjna regulacja przepustnicy w instalacjach HVAC i BMS

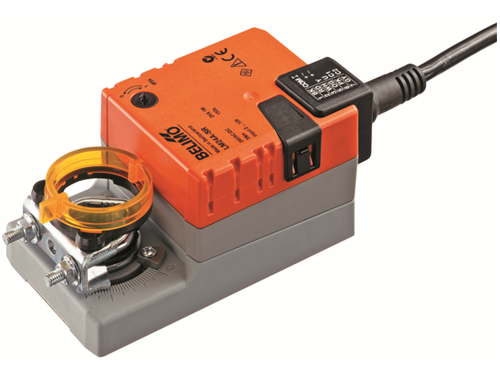

Belimo LM24A-SR to obrotowy siłownik do przepustnic powietrza z analogowym sterowaniem 2...10 V DC, przeznaczony do instalacji wentylacyjnych, klimatyzacyjnych i grzewczych (HVAC) w budynkach biurowych, komercyjnych i przemysłowych. Dzięki momentowi obrotowemu 5 Nm siłownik obsługuje przepustnice powietrza o powierzchni do ok. 1 m².

Zastosowanie

Siłownik LM24A-SR stosowany jest wszędzie tam, gdzie wymagana jest płynna regulacja przepływu powietrza za pomocą sygnału analogowego — centrale wentylacyjne, klimakonwektory, systemy VAV, instalacje chłodzenia pomieszczeń. Sygnał sprzężenia zwrotnego 2...10 V informuje sterownik BMS lub DDC o aktualnym położeniu przepustnicy, co umożliwia zamknięcie pętli regulacji i precyzyjne zarządzanie strefami wentylacyjnymi.

Montaż i obsługa

Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu dołączonego zacisku uniwersalnego (zakres 6...20 mm) — bez potrzeby stosowania adapterów przy standardowych osiach. Taśma zabezpieczająca przed obrotem siłownika wchodzi w skład zestawu. Ręczne przestawianie jest możliwe po naciśnięciu przycisku samopowrotnego, bez potrzeby wyłączania zasilania. Kąt obrotu regulowany mechanicznie przy użyciu zderzaków.

Kluczowe parametry techniczne

Moment obrotowy: 5 Nm (przepustnica do ok. 1 m²)
Napięcie zasilania: 24 V AC/DC (zakres roboczy 19,2...28,8 V)
Sterowanie: 2...10 V DC (analogowe)
Sprzężenie zwrotne: 2...10 V DC
Czas ruchu: 150 s / 90°
Kąt obrotu: 95° (regulowany mechanicznie)
Przyłącze mechaniczne: zacisk uniwersalny 6...20 mm
Połączenie elektryczne: kabel 1 m
Stopień ochrony: IP54
Temperatura pracy: -30...+50°C
Pobór mocy: 1 W (ruch) / 0,4 W (podtrzymanie)
Gwarancja: 5 lat

Dlaczego Belimo LM24A-SR, a nie tańszy zamiennik?

Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga wyłączników krańcowych — zatrzymuje się automatycznie po dojściu do zderzaka. Bezszczotkowy silnik prądu stałego zapewnia niski pobór energii przez cały okres eksploatacji. Każdy egzemplarz przechodzi indywidualny test fabryczny. Typowy czas eksploatacji siłownika Belimo wynosi ponad 25 lat przy standardowych warunkach pracy.

Akcesoria i produkty powiązane

Do siłownika LM24A-SR dostępne są akcesoria Belimo: zaciski montażowe K-ELA (zakresy 6...10 / 6...13 / 6...16 mm), przedłużenia osi AV6-20, wkładki kształtowe do osi kwadratowych oraz pozycjonery SGA24/SGE24 do ręcznego zadawania pozycji.
