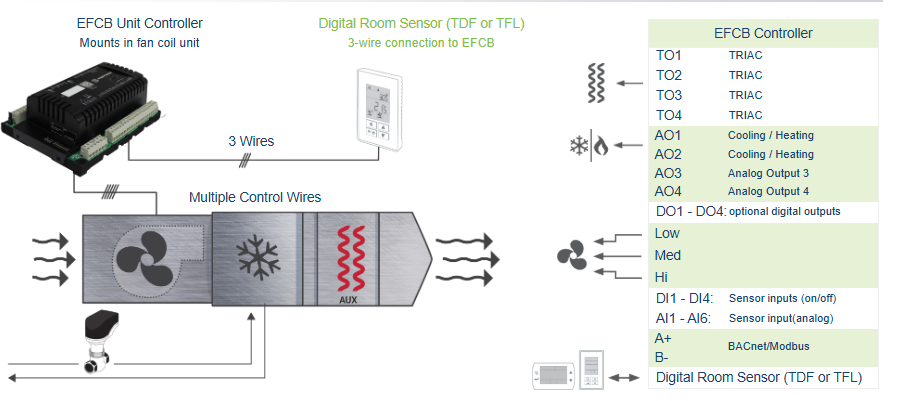

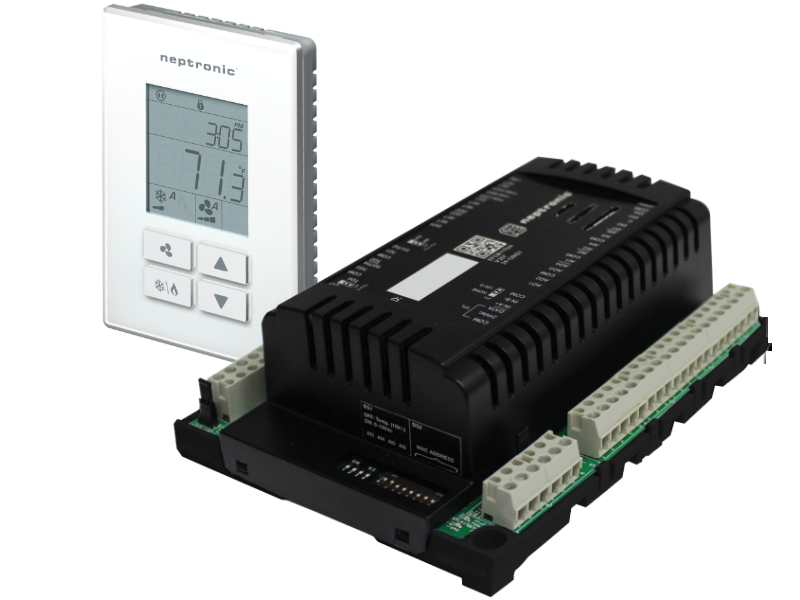

EFCB Sterownik klimakonwektora (FCU)

Szczegóły

Funkcje sterowania

Konfigurowalne wejścia:
• 4 wejścia analogowe (0–10 Vdc lub 10 kΩ)
• 3 dedykowane wejścia czujnikowe
• 3 konfigurowalne wejścia cyfrowe

Konfigurowalne wyjścia:
• 4 wyjścia analogowe
• 4 wyjścia TRIAC
• 3 wyjścia wentylatora
• Do 4 wyjść cyfrowych

• Konfigurowalna funkcja PI (proporcjonalno-całkująca)
• Wybieralne pasmo proporcjonalne i strefa nieczułości (dead band) dla każdej rampy
• Sterowanie wentylatorem 3-biegowym lub ECM (analogowym)
• Wybór wewnętrznego lub zewnętrznego czujnika temperatury (10 kΩ)
• Przełączanie trybu pracy (change-over) poprzez styk lub zewnętrzny czujnik temperatury
• Zabezpieczenie przeciwzamrożeniowe
• Opcjonalne sekwencje nawilżania i osuszania

Funkcje eksploatacyjne
• Sterownik dostępny w wersjach zasilania 24 Vac, 120 Vac oraz 240 Vac
• Ręczny tryb nocnego obniżenia nastawy lub wymuszenie braku obecności
• Wielopoziomowe menu dostępu z możliwością blokady
• Blokowana nastawa zadana
• Wyjmowane, sprężynowe, bezśrubowe zaciski typu podnoszonego
• Termiczne zabezpieczenie 24 Vac przed przegrzaniem

Komunikacja sieciowa

• Komunikacja BACnet MS/TP lub Modbus RTU (wybierana z poziomu menu)
• Wybór adresu MAC za pomocą przełączników DIP lub poprzez sieć

BACnet MS/TP
• MS/TP @ 9600, 19200, 38400 lub 76800 bps
• Harmonogram BACnet (do 6 zdarzeń)
• Aktualizacja firmware przez sieć
• COV (Change of Value)
• Kopiowanie i rozgłaszanie konfiguracji do innych modułów EFCB poprzez menu lub sieć
• Automatyczne wykrywanie prędkości transmisji
• Automatyczna konfiguracja numeru instancji urządzenia

Modbus RTU
• Modbus RTU @ 9600, 19200, 38400 lub 57600 bps
• Tryb RTU Slave, 8 bitów (konfigurowalna parzystość i bity stopu)
• Współpraca z dowolnym masterem Modbus RTU

Zastosowania
• Systemy 2-rurowe lub 4-rurowe
• Klimakonwektory (fan coil) – do 3 biegów i/lub sterowanie analogowe 0–10 Vdc
• Sygnał chłodzenia (zał./wył., pływający lub modulowany 0–10 Vdc)
• Sygnał grzania (zał./wył., pływający, impulsowy lub modulowany 0–10 Vdc)
• Sygnał dogrzewu (zał./wył., impulsowy lub modulowany 0–10 Vdc)
